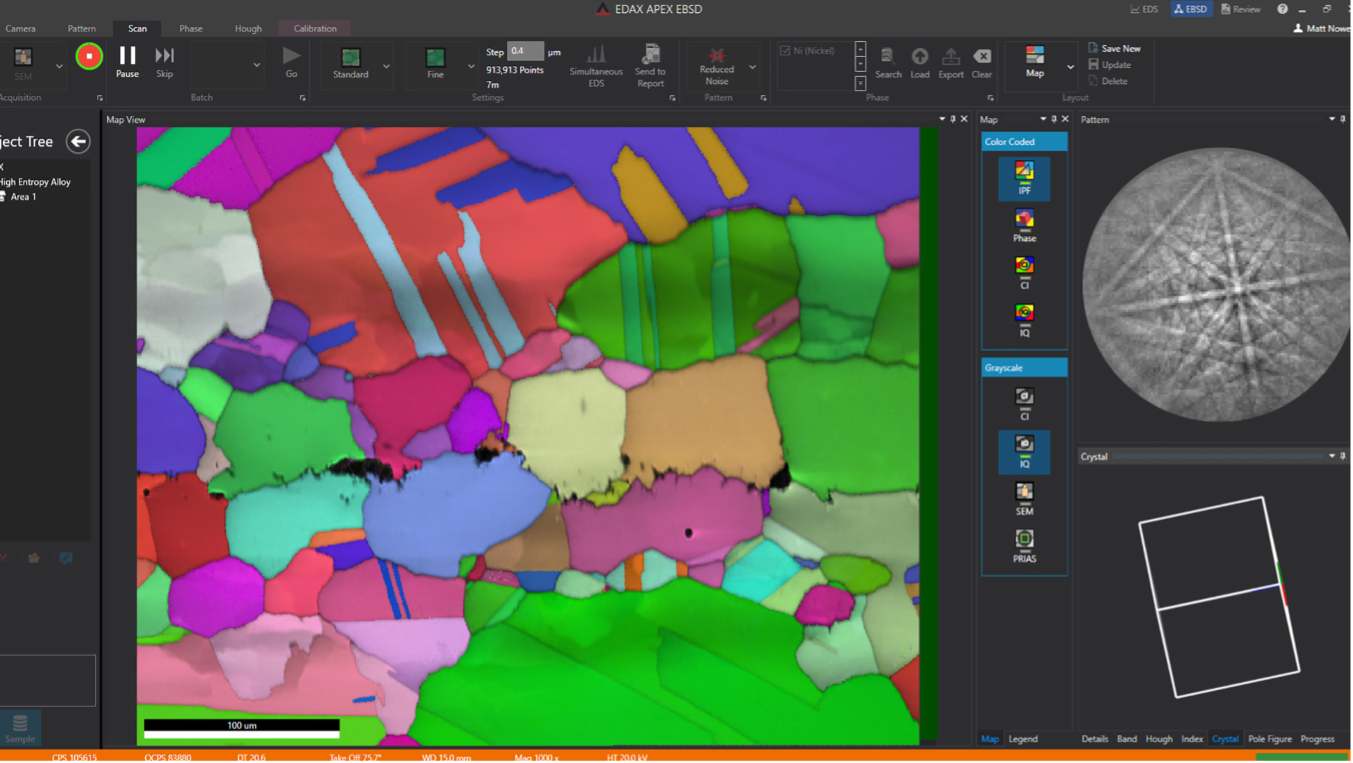

Software APEX para EBSD
EDAX APEX™ EBSD permite la caracterización de patrones de difracción de electrones retrodispersos (EBSD) dentro de la plataforma de software APEX fácil de usar. Combinando análisis poderoso y una interfaz intuitiva le permiten recopilar y reportar datos de alta calidad.
de forma rápida, sencilla y fiable. Conjuntado con el hardware EDAX, APEX aumenta la capacidad
productividad de usuario y ofrece la mejor solución para la caracterización micro estructural
SIPROA

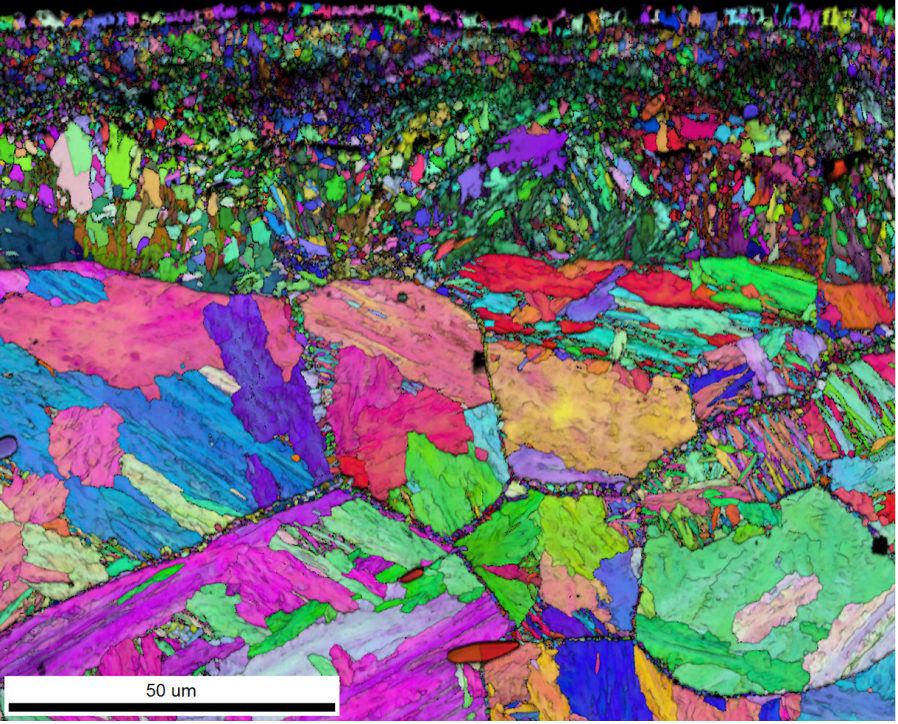

Sistema de microcaracterizacion de materiales EDS/EBSD Pegasus
EDAX Pegasus es una solución de caracterización de materiales de clase mundial que proporciona a los usuarios resultados de composición elemental y orientación cristalográfica en un paquete fácil de usar.
Combinando poderosas rutinas de espectroscopia analítica de dispersión de energía y
de difracción de electrón de retrodispersados (EDS – EBSD), el intuitivo software APEX™ conecta
estas técnicas para recopilar y reportar datos de alta calidad de manera rápida, fácil y confiable.
Conjuntado con el hardware EDAX, APEX aumenta la productividad del usuario y ofrece la mejor solución para Caracterización microestructural simultánea EDS – EBSD.
EDS – EBSD integrado.
- Obtiene simultáneamente información estructural y cristalográfica utilizando un sistema totalmente integrado EDS – EBSD
- La funcionalidad ChI-Scan™ utiliza composición EDS con cristalografía EBSD.
para mejorar el mapeo de fases y la indexación de EBSD
- Emplea cuantificación EDS avanzada con optimización para abordar geometrías de
EBSD de alta inclinación
Software de Analisis EDAX OIM
EDAX OIM Analysis™ es la principal herramienta de análisis y visualización microestructural
para examinar y comprender los datos de mapeo de difracciónde electrones (EBSD) retrodispersos. Las opciones de análisis incluyen herramientas integrales de mapeo de colores y escala de grises para visualización de orientaciones, frontera de grano, fases, espectroscopia de dispersión de energía (EDS) información y deformación local.
SIPROA
EDAX OIM Matrix

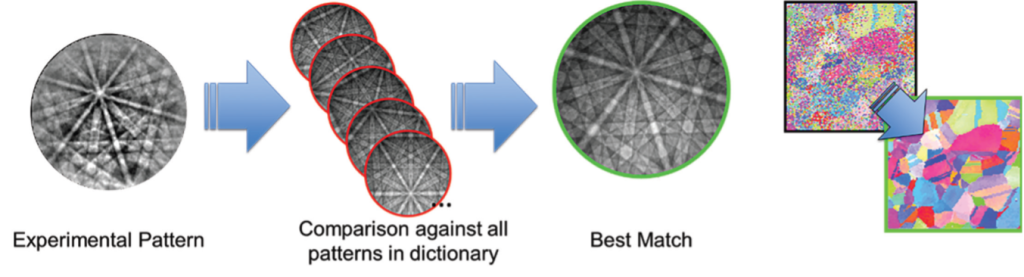

El paquete de software EDAX OIM Matrix™, ofrecido como módulo opcional para OIM
Analysis™, permite a los usuarios simular patrones de difracción de de electrones retrodispersos (EBSD) basado en la física de la difracción dinámica de electrones. Este enfoque describe con más precisión el comportamiento de las interacciones de los electrones dentro de una muestra y
Produce simulaciones de patrones más realistas que los análisis tradicionales basados en difracción cinemática.
Estos patrones simulados se pueden comparar con mayor facilidad y precisión con
Patrones EBSD recopilados experimentalmente.
EDAX Atom Probe Assist

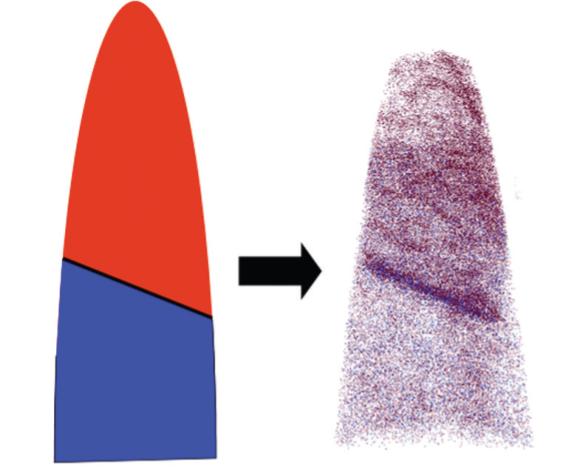

La tomografía de exploracion atómica (APT) es una técnica de análisis de materiales que proporciona composición química 3D.
e imágenes a escala atómica y es especialmente adecuado para el análisis

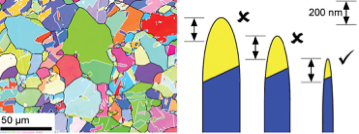

de segregación de frontera de grano. El análisis de APT requiere una preparación de la muestra similar a la de microscopía electrónica de transmisión (TEM), pero se requiere una geometría de aguja en lugar de una lamella delgada. La característica debe ser de ≈500 nm del ápice de la punta para analizar características de sitios específicos.
Generalmente, se utiliza un instrumento de haz de iones enfocado (FIB) para preparar este tipo de
muestra. En los pasos finales del afilado de la muestra, el contraste en el FIB puede volverse
muy bajo o insignificante, lo que dificulta el análisis específico del sitio.
SIPROA
EDAX NPAR

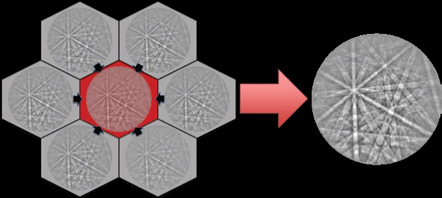

EDAX NPAR™, o Neighbor Pattern Averaging & Reindexing, es una propuesta innovadora para medir la orientación cristalográfica a partir patrones de difracción de electrones retro dispersos (EBSD)
Con NPAR, el patrón EBSD recopilado se promedia con todos los Patrones EBSD circundantes más cercanos.en la red de mapeo para después ser indexados. Este enfoque reduce el ruido de la imagen similar al promediado de fotogramas pero sin el consumo de tiempo asociado. Esto mejora
la relación señal/ruido del patrón y permite que el detector EBSD funcione a mayores ajustes de gananciaque las utilizadas convencionalmente sin sacrificar el desempeño de la indexación. NPAR puede ser usado para operar el detector EBSD más rápido a una corriente de haz determinada, trabajar a menores valores de voltajes y corrientes , o mejorar la calidad de los datos recopilados en ajustes tradicionales
EDAX PRIAS
El Sistema de Análisis de Región de Interés de Patrón EDAX (PRIAS™) es un nuevo y sinérgico
Enfoque para obtener imágenes y visualizar las características microestructurales de un material.
Este sistema único utiliza detectores de difracción de electrones retrodispersos (EBSD) para capturar e indexar Patrones EBSD y como una arreglo de detectores de electrones posicionales para imágenes de muestras.
Por la captura de imagenes sincrónicas de hasta 25 regiones de interés (ROI) del detector,
se puede generar y mostrar simultáneamente multiples imagenes, mostrando la orientación, el número atómico, y contrastes topográficos. Mas aun, un procesamiento aritmético adicional de esta serie de imágenes permite análisis y visualización sin precedentes de la microestructura del material y el aislamiento, mejora o supresión de mecanismos de contraste específicos de interés.
